Contato Phoenix · Conexão por parafuso
Reino Unido 5-HESI N
Ordem nº:
3000539

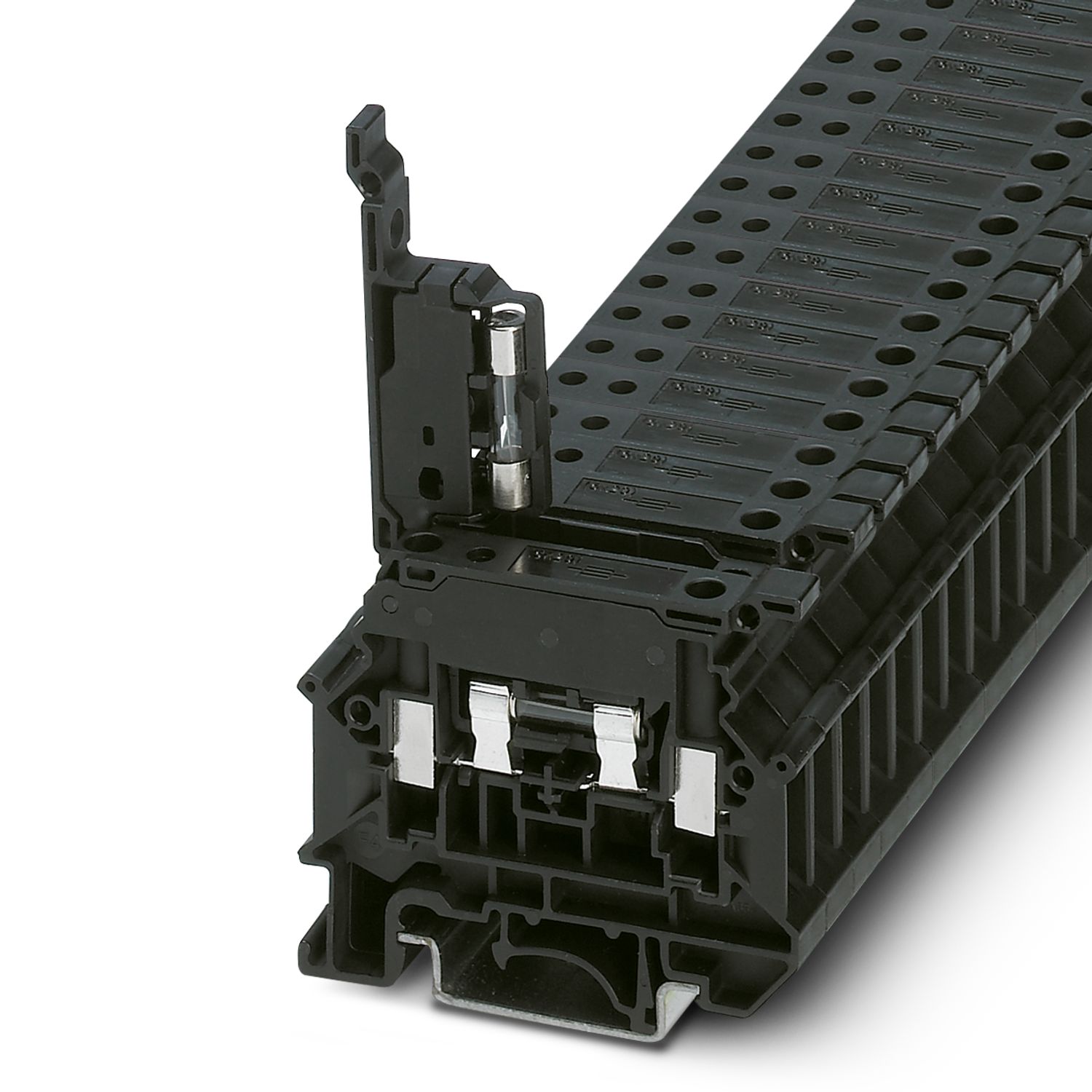

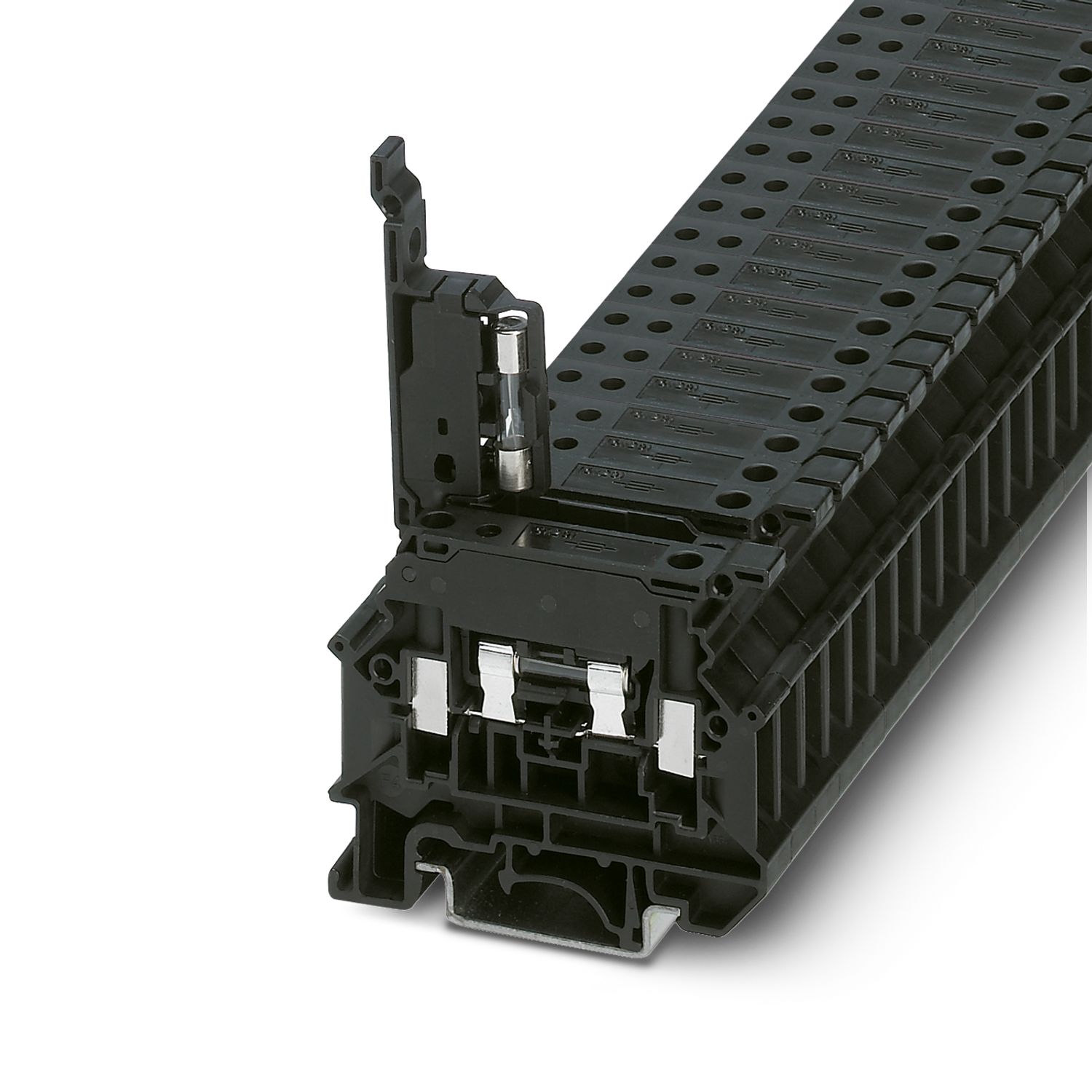

Bloco modular de terminais fusíveis, tipo fusível: Vidro / cerâmica / ..., tipo de fusível: G / 5 x 20, tensão nominal: 500 V, corrente nominal: 6,3 A, número de posições: 1, método de conexão: Conexão por parafuso, seção transversal nominal: 1,5 mm2, seção transversal: 0,2 mm² - 6 mm², tipo de montagem: NS 35/7,5, NS 35/15, NS 32, cor: preto
Tipo de produto Bloco de terminais fusíveis
Posições / Canais 1
Método de Conexão Conexão por parafuso
Tensão nominal 500 V (Como bloco de terminais fusíveis)
Corrente nominal 6.3 A
Montagem / Dimensões 4 mm²
Valor de Engenharia
Arquitetura Industrial Padrão de 19 polegadas
Suas Vantagens com Phoenix Contacte UK 5-HESI N
Fichas de Referência de Dados Técnicos
Especificações Técnicas Abrangentes
Gerado a partir do catálogo online oficial para o Número de Pedido de Contato Phoenix3000539.
01
8 ParâmetrosDados técnicos
Informações sobre o pedido: | O elo fusível não é fornecido como padrão |
Nota sobre a marcação | Para marcação de terminais, por favor, use material de marcação com passo de 8,2 mm. |

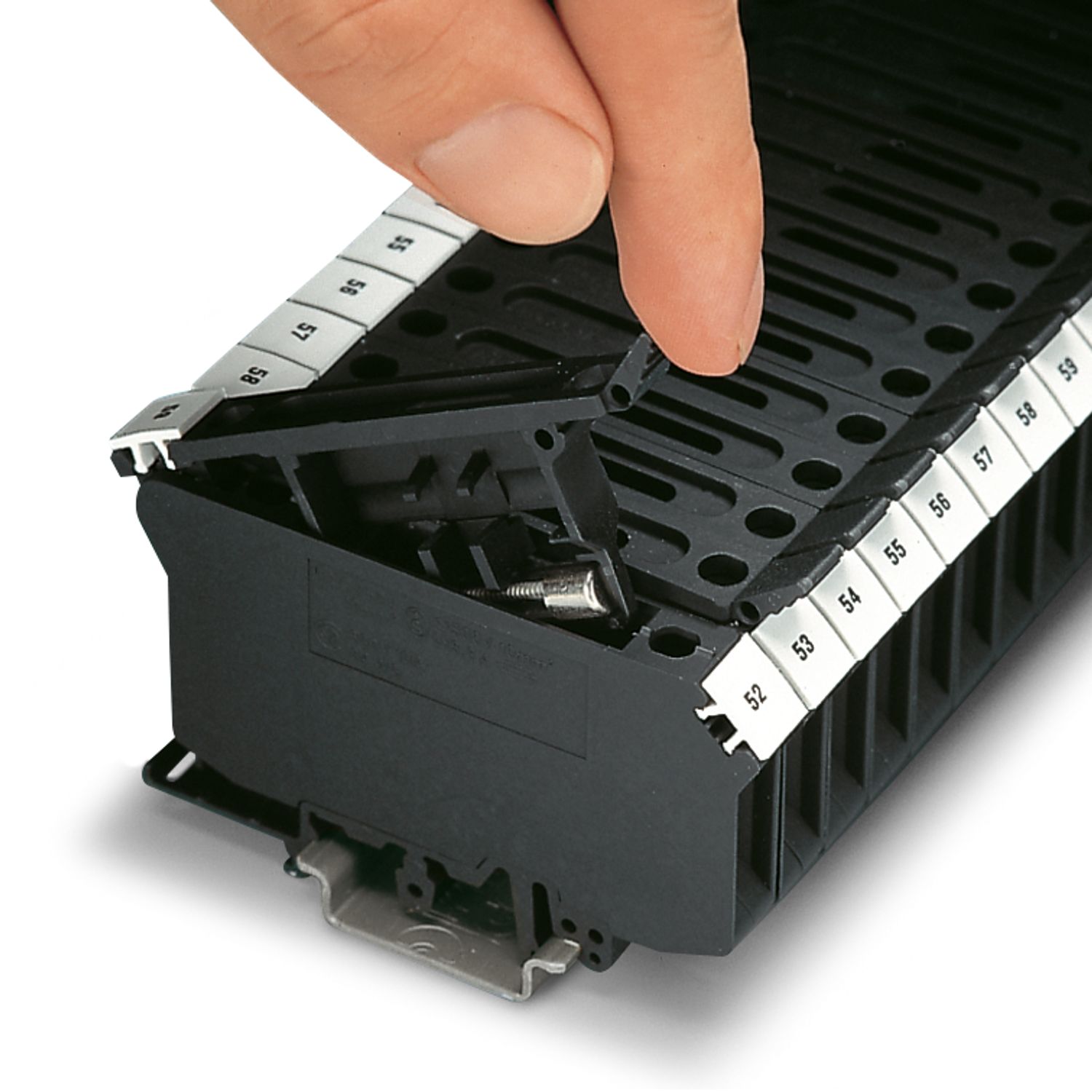

Nota sobre a marcação | Para marcação de alavancas, por favor, use material de marcação com passo de 6,2 mm. |
Tipo de produto | Bloco de terminais fusíveis |
Número de cargos | 1 |
Número de conexões | 2 |
Número de linhas | 1 |
Potenciais | 1 |
02
9 ParâmetrosCaracterísticas de isolamento
Classificações de coordenação de isolamento
Categoria de sobretensão | III |
Grau de poluição | 3 |
Tipo fusível | Vidro / cerâmica / ... |
Tensão nominal de surto | 6 kV |
Dissipação máxima de potência para condição nominal | 1,02 W |
Fusível | G / 5 x 20 |
Dissipação máxima de potência | máx. 1,6 W (com arranjo único do bloco de terminais do fusível em caso de sobrecarga) máx. 1,6 W (Com arranjo interconectado de vários blocos de terminais fusíveis em caso de sobrecarga) máximo 4 W (com arranjo único do bloco de terminais do fusível em caso de curto-circuito) máximo 2,5 W (Com arranjo interconectado de vários blocos de terminais fusíveis em caso de curto-circuito) |
Número de conexões por nível | 2 |
Seção transversal nominal | 4 mm² |
03
36 ParâmetrosNível 1 acima de 1 abaixo de 1
Método de conexão | Conexão por parafuso |
Rosca | M3 |
Apertar o torque | 0.6 ... 0,8 Nm |
Comprimento do desmontamento | 8 mm |
Calibre cilíndrico interno | A4 |
Conexão na conta com o padrão | IEC 60947-7-3 |
Seção transversal do condutor rígida | 0,2 mm² ... 6 mm² |
AWG de seção transversal | 24 ... 10 (convertido conforme o IEC) |
Seção transversal do condutor flexível | 0,2 mm² ... 4 mm² |
Seção transversal do condutor, flexível [AWG] | 24 ... 12 (convertido conforme o IEC) |
Seção transversal do condutor flexível (virula sem manga plástica) | 0,25 mm² ... 4 mm² |
Seção transversal flexível do condutor (ferrule com manga plástica) | 0,25 mm² ... 2,5 mm² |
Seção transversal do condutor flexível (2 condutores com a mesma seção transversal, com virula TWIN e manga plástica) | 0,5 mm² ... 1,5 mm² |
Seção transversal com ponte de inserção, rígida | 4 mm² |
Seção transversal com ponte de inserção, flexível | 4 mm² |
2 condutores com a mesma seção transversal, rígidos | 0,2 mm² ... 1,5 mm² |
2 condutores com a mesma seção transversal, flexíveis | 0,2 mm² ... 1,5 mm² |
2 condutores com a mesma seção transversal, flexíveis, com virula sem manga plástica | 0,25 mm² ... 1,5 mm² |
2 condutores com a mesma seção transversal, flexíveis, com ferrule TWIN com manga plástica | 0,5 mm² ... 2,5 mm² |
Seção transversal nominal | 1,5 mm² |
Corrente nominal | 6.3 A |
Corrente máxima de carga | 6.3 A (a corrente é determinada pelo fusível utilizado) |
Tensão nominal | 500 V (Como bloco de terminais fusíveis) |
Largura | 8,2 mm |
Largura da tampa das extremidades | 2,2 mm |
Altura | 58 mm |
Profundidade na NS 32 | 55 mm |
Profundidade na NS 35/7,5 | 50 mm |
Profundidade na NS 35/15 | 57,6 mm |
Cor | preto (RAL 9005) |
Classificação de inflamabilidade conforme a UL 94 | V0 |
Grupo de material isolante | I |
Material isolante | PA |
Aplicação de material isolante estático no frio | -60 °C |
Índice de temperatura do material isolante (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
Índice relativo de temperatura do material isolante (Elec., UL 746 B) | 130 °C |
04
1 ParâmetrosDados mecânicos
Dados mecânicos e testes de resistência
Painel lateral aberto | Sim |
05
8 ParâmetrosOscilação/ruído de banda larga
Especificação | DIN EN 50155 (VDE 0115-200):2008-03 |
Espectro | Teste de longa vida útil categoria 1, classe B, montado na carroceria |
Frequência | f = 5 Hz a f = 150 Hz 1 2 |
Nível TEA | 1,857 (m/s²)²/Hz |
Aceleração | 0,8g |
Duração do teste por eixo | 5 h |
Direções de teste | Eixos X-, Y e Z |
Resultado | Teste aprovado |
06
7 ParâmetrosAmortecedores
Especificação | DIN EN 50155 (VDE 0115-200):2008-03 |
Forma do pulso | Meio-seno |
Aceleração | 5g |
Duração do choque | 30 ms |
Número de choques por direção | 3 |
Direções de teste | Eixos X, Y e Z (pos. e negativo) |
Resultado | Teste aprovado |
07
8 ParâmetrosCondições ambientais
Limites do ambiente operacional e de armazenamento
Temperatura ambiente (operação) | -60 °C ... 110 °C (Faixa de temperatura operacional incluindo autoaquecimento; para temperatura máxima de curto prazo, veja RTI Elec.) |
Temperatura ambiente (armazenamento/transporte) | -25 °C... 60 °C (por um curto período, não ultrapassando 24 h, -60 °C a +70 °C) |
Temperatura ambiente (montagem) | -5 °C... 70 °C |
Temperatura ambiente (atuação) | -5 °C... 70 °C |
Umidade permitida (operação) | 20 % ... 90 % |
Umidade permitida (armazenamento/transporte) | 30 % ... 70 % |
Conexão na conta com o padrão | IEC 60947-7-3 |
Tipo de montagem | NS 35/7,5 NS 35/15 NS 32 |
