Contato Phoenix · Conexão por parafuso

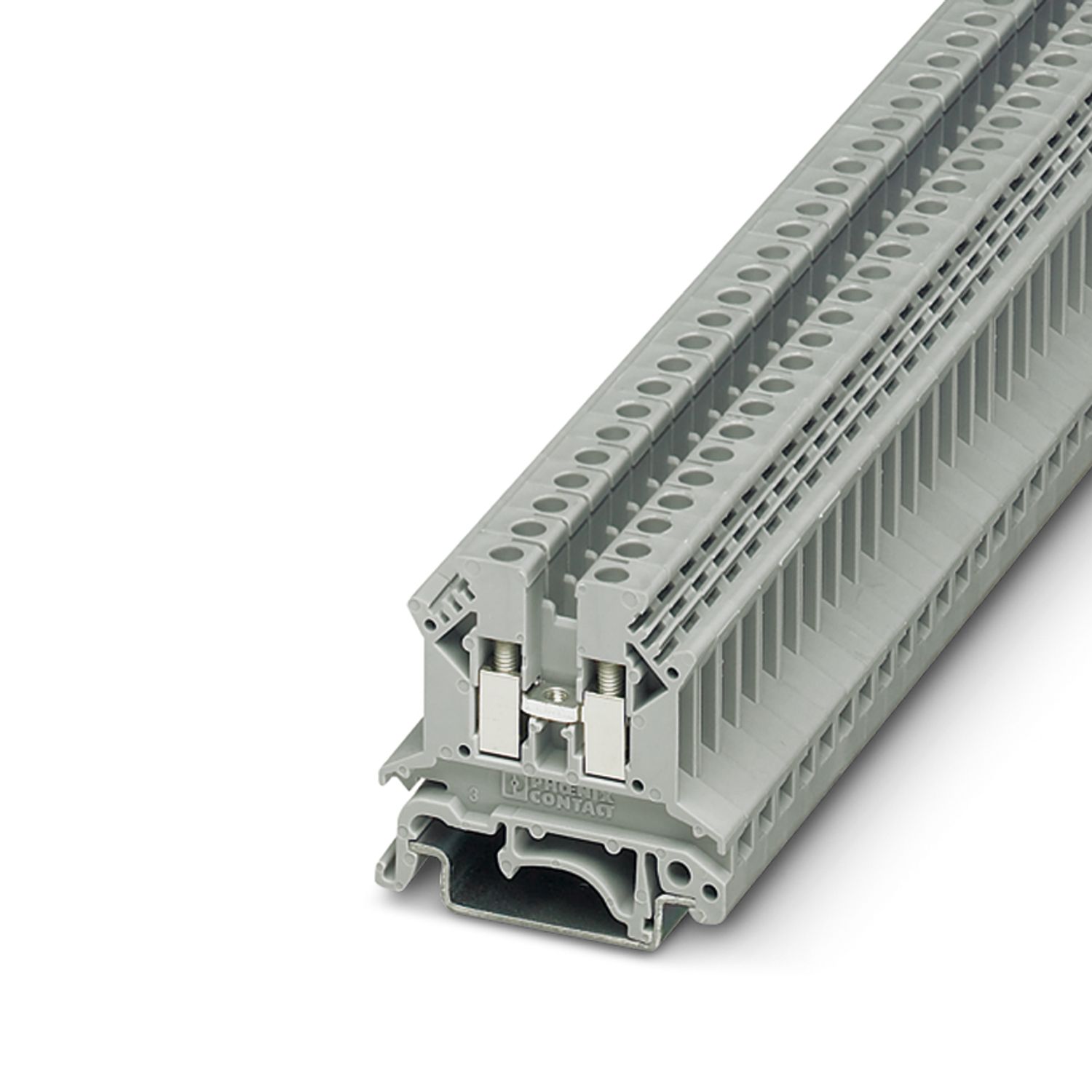

Reino Unido 2,5 B
Ordem nº:
3001035
Bloco de terminais de passagem, tensão nominal: 690 V, corrente nominal: 24 A, número de conexões: 2, método de conexão: Conexão por parafuso, seção transversal: 0,2 mm² - 4 mm², tipo de montagem: NS 35/7,5, NS 35/15, cor: cinza
Tipo de produto Bloco terminal de passagem
Método de Conexão Conexão por parafuso
Tensão nominal 690 V
Corrente nominal 24 A
Montagem / Dimensões 2,5 mm²
Faixa de temperatura -60 °C ... 110 °C (faixa de temperatura operacional incluindo autoaquecimento; para máximos de curto prazo ...
Valor de Engenharia
Arquitetura Industrial Padrão de 19 polegadas
Suas Vantagens com Phoenix Contacte UK 2,5 B
Fichas de Referência de Dados Técnicos
Especificações Técnicas Abrangentes
Gerado a partir do catálogo online oficial para o Número de Pedido de Contato Phoenix3001035.
01
5 ParâmetrosDados técnicos
Tipo de produto | Bloco terminal de passagem |
Família de produtos | Reino Unido |
Número de conexões | 2 |
Número de linhas | 1 |
Potenciais | 1 |
02
51 ParâmetrosCaracterísticas de isolamento
Classificações de coordenação de isolamento
Categoria de sobretensão | III |
Grau de poluição | 3 |
Tensão nominal de surto | 8 kV |
Dissipação máxima de potência para condição nominal | 0,77 W |
Número de conexões por nível | 2 |
Seção transversal nominal | 2,5 mm² |
Método de conexão | Conexão por parafuso |
Rosca | M3 |
Apertar o torque | 0.6 ... 0,8 Nm |
Comprimento do desmontamento | 7 mm |
Calibre cilíndrico interno | A3 |
Seção transversal do condutor rígida | 0,2 mm² ... 4 mm² |
AWG de seção transversal | 24 ... 12 (convertido conforme o IEC) |
Seção transversal do condutor flexível | 0,25 mm² ... 2,5 mm² |
Seção transversal do condutor, flexível [AWG] | 24 ... 14 (convertido conforme o IEC) |
Seção transversal do condutor flexível (virula sem manga plástica) | 0,25 mm² ... 2,5 mm² |
Seção transversal flexível do condutor (ferrule com manga plástica) | 0,25 mm² ... 1 mm² |
2 condutores com a mesma seção transversal, rígidos | 0,2 mm² ... 1 mm² |
2 condutores com a mesma seção transversal, flexíveis | 0,25 mm² ... 1 mm² |
2 condutores com a mesma seção transversal, flexíveis, com virula sem manga plástica | 0,25 mm² ... 1 mm² |
2 condutores com a mesma seção transversal, flexíveis, com ferrule TWIN com manga plástica | 0,5 mm² ... 1,5 mm² |
Corrente nominal | 24 A |
Tensão nominal | 690 V |
Conexão na conta com o padrão | UL |
AWG de seção transversal | 30 ... 12 (convertido conforme o IEC) |
Corrente nominal | 20 A |
Tensão nominal | 300 V |
Conexão na conta com o padrão | CSA |
AWG de seção transversal | 22 ... 12 (convertido conforme o IEC) |
Corrente nominal | 25 A |
Tensão nominal | 300 V |
Largura | 6,2 mm |
Largura da tampa das extremidades | 1,5 mm |
Altura | 42,5 mm |
Profundidade na NS 32 | 47 mm |
Profundidade na NS 35/7,5 | 42 mm |
Profundidade na NS 35/15 | 49,5 mm |
Cor | cinza (RAL 7042) |
Classificação de inflamabilidade conforme a UL 94 | V0 |
Grupo de material isolante | I |
Material isolante | PA |
Aplicação de material isolante estático no frio | -60 °C |
Índice de temperatura do material isolante (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
Índice relativo de temperatura do material isolante (Elec., UL 746 B) | 130 °C |
Proteção contra incêndio para veículos ferroviários (DIN EN 45545-2) R22 | HL 1 - HL 3 |
Proteção contra incêndio para veículos ferroviários (DIN EN 45545-2) R23 | HL 1 - HL 3 |
Proteção contra incêndio para veículos ferroviários (DIN EN 45545-2) R24 | HL 1 - HL 3 |
Proteção contra incêndio para veículos ferroviários (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Inflamabilidade de superfície NFPA 130 (ASTM E 162) | aprovado |
Densidade óptica específica da fumaça NFPA 130 (ASTM E 662) | aprovado |
Toxicidade de gás de fumaça NFPA 130 (SMP 800C) | aprovado |
03
2 ParâmetrosTeste de tensão de surto
Ponto de ajuste de tensão de teste | 9,6 kV |
Resultado | Teste aprovado |
04
4 ParâmetrosTeste de aumento de temperatura
Teste de aumento de temperatura dos requisitos | Aumento da temperatura ≤ 45 K |
Resultado | Teste aprovado |
Corrente de resistência a curto prazo 2,5 mm² | 0,3 kA |
Resultado | Teste aprovado |
05
2 ParâmetrosTensão de resistência a potência-frequência
Orçamento de energia e dissipação
Ponto de ajuste de tensão de teste | 1,89 kV |
Resultado | Teste aprovado |
06
1 ParâmetrosDados mecânicos
Dados mecânicos e testes de resistência
Painel lateral aberto | Sim |
07
1 ParâmetrosResistência mecânica
Dados mecânicos e testes de resistência
Resultado | Teste aprovado |
08
3 ParâmetrosFixação no suportador
Suporte para trilhos/fixação DIN | NS 32/NS 35 |
Ponto de ajuste da força de teste | 1 N |
Resultado | Teste aprovado |
09
4 ParâmetrosTeste para danos no condutor e afrouxamento
Condições e resultados do teste
Velocidade de rotação | 9 rpm |
Revoluções | 135 |
Seção transversal/peso do condutor | 0,2 mm² / 0,2 kg 2,5 mm² / 0,7 kg 4 mm² / 0,9 kg |
Resultado | Teste aprovado |
10
2 ParâmetrosTeste de chama agulha
Período de exposição | 10 s |
Resultado | Teste aprovado |
11
8 ParâmetrosCondições ambientais
Limites do ambiente operacional e de armazenamento
Temperatura ambiente (operação) | -60 °C ... 110 °C (Faixa de temperatura operacional incluindo autoaquecimento; para temperatura máxima de curto prazo, veja RTI Elec.) |
Temperatura ambiente (armazenamento/transporte) | -25 °C... 60 °C (por um curto período, não ultrapassando 24 h, -60 °C a +70 °C) |
Temperatura ambiente (montagem) | -5 °C... 70 °C |
Temperatura ambiente (atuação) | -5 °C... 70 °C |
Umidade permitida (operação) | 20 % ... 90 % |
Umidade permitida (armazenamento/transporte) | 30 % ... 70 % |
Conexão na conta com o padrão | UL CSA |
Tipo de montagem | NS 35/7,5 NS 35/15 |
