NEARFI PD 2A ETH R

Ordem nº: 1234225

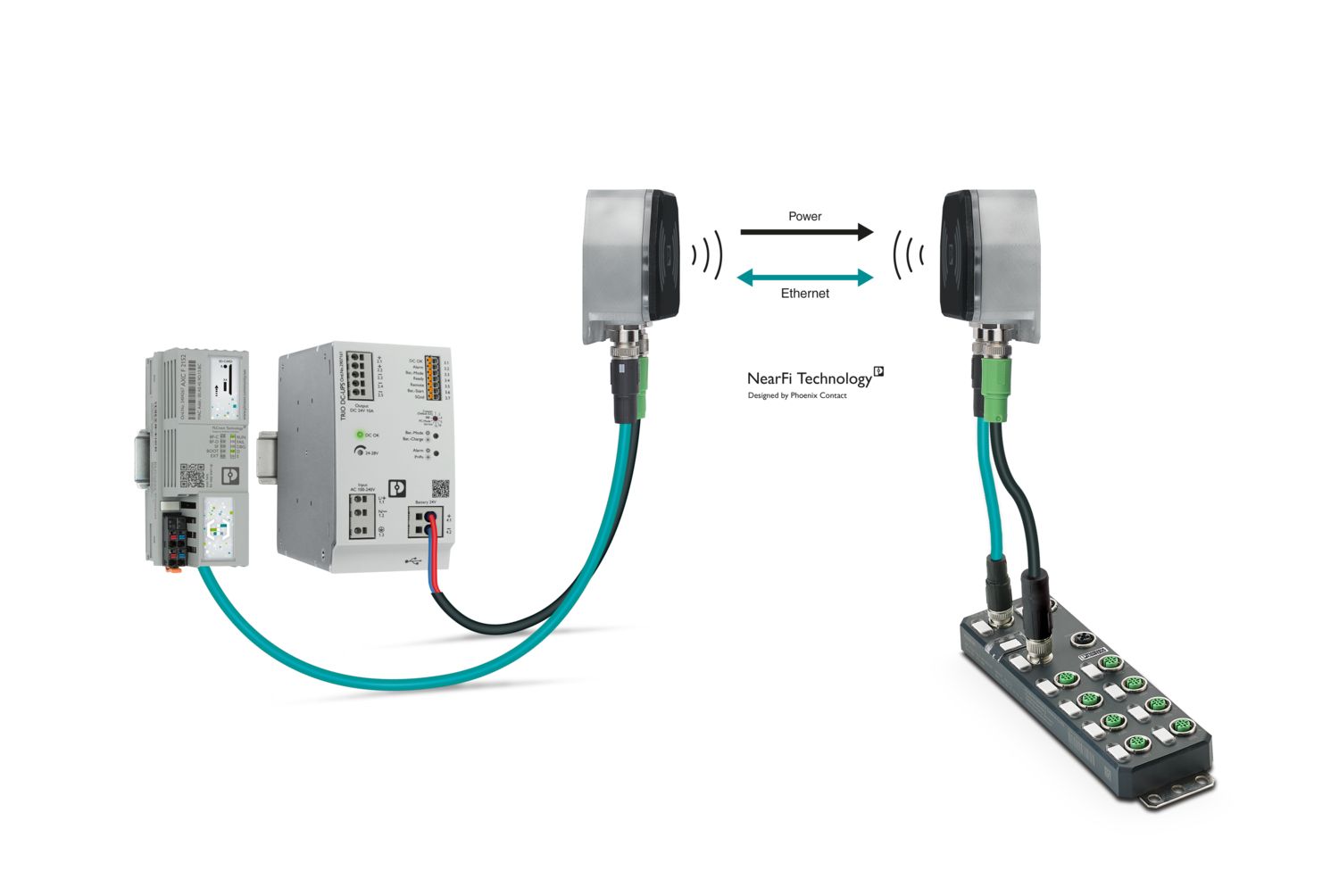

Controle remoto NearFi, energia sem contato e acoplador Ethernet em tempo real, 50 W (EUA), 100 Mbps, alcance ≤10 mm, conexão por parafuso M12, IP65, pode ser combinado com NEARFI PD 2A ETH B. Incompatível com NEARFI 2200 (novo)

Tipo de produto Acoplador indutivo

Posições / Canais 1

Método de Conexão Fêmea M12, codificada A

Tensão nominal 24 V DC ±5 %

Corrente nominal ≤ 2 A (típico) · 3,5 A (Pico, por 20 ms, com espaçamento de 5 mm)

Classe de Proteção IP65 (Declaração do fabricante)

Mesa de Vendas por E-Mail

Valor de Engenharia

Suas Vantagens com Phoenix Entre em contato com NEARFI PD 2A ETH R

Arquitetura Industrial Padrão de 19 polegadas

✓

Sem contato - e, portanto, sem desgaste e sem manutenção

✓

Alta potência em uma carcaça compacta

✓

Comunicação Ethernet em tempo real independente de protocolo e sem latência, com 100 Mbps (full duplex)

✓

Diagnóstico visível completo com anel de luz na carcaça

✓

Alto grau de liberdade de montagem com opções flexíveis de proximidade

✓

Plug and Play - tão fácil quanto um plug

✓

Grau de proteção IP65

Fichas de Referência de Dados Técnicos

Especificações Técnicas Abrangentes

Gerado a partir do catálogo online oficial para o Número de Pedido de Contato Phoenix1234225.

Nota sobre a aplicação

5 Parâmetros

Nota sobre a aplicação	Como as coisas estão agora, estamos preparando o produto para que, a partir de 11 de dezembro de 2027, ele cumpra os requisitos da Lei de Resiliência Cibernética da UE (CRA), com base nas informações atualmente disponíveis sobre a CRA.
Tipo de produto	Acoplador indutivo
Família de produtos	NearFi
Aplicação	Ethernet Energia
MTTF	115 anos (padrão SN 29500, temperatura 25°C, ciclo operacional 21%) 60 Anos (padrão SN 29500, temperatura 40°C, ciclo operacional 34,25%) 27 anos (padrão SN 29500, temperatura 40°C, ciclo operacional 100%)

Características de isolamento

Classificações de coordenação de isolamento

3 Parâmetros

Categoria de sobretensão	II
Grau de poluição	2
Dissipação máxima de potência para condição nominal	0 W

Suprimentos

Requisitos de fornecimento de energia e consumo

3 Parâmetros

Circuito de proteção	Proteção contra curto-circuito/sobrecarga
Tensão de saída	24 V DC ±5 %
Corrente de saída	≤ 2 A (típico) 3,5 A (Pico, por 20 ms, com espaçamento de 5 mm)

Suprimentos

Requisitos de fornecimento de energia e consumo

1 Parâmetros

Método de conexão

Fêmea M12, codificada A

Dados: Interface Ethernet, 100Base-T(X) de acordo com IEEE 802.3

7 Parâmetros

Velocidade de transmissão	100 Mbps
Método de conexão	Fêmea M12, codificada D
Nota sobre o método de conexão	Negociação automática e autocrossing, início rápido (FSU, taxa típica de erro de bits ≤10-12
Não. de canais	1
Comprimento de transmissão	100 m (par torcido com escudo)
Meio de transmissão	Cobre
Protocolos suportados	Protocolo transparente: PROFINET, PROFINET IRT, PROFIsafe, EtherCAT®, Modbus/TCP, Powerlink, TSN, etc.

Indutiva: Transmissão de energia

5 Parâmetros

Horário de ligação
Distribuição	min. 0 mm ≤ 10 mm (a 55°C) ≤ 12 mm (a 25 °C)
Deslocamento central	± 5 mm
Módulos sem fio que podem ser conectados	1 (Acoplador base)
Faixa de frequência	100 kHz ... 148,5 kHz (transmissão de potência)

Wireless

5 Parâmetros

Módulos sem fio que podem ser conectados	1 (Acoplador base)
Frequência	60 GHz
Faixa de frequência	57 GHz ... 64 GHz (Transmissão de dados)
Potência de transmissão
Tempo de atraso	≤ 1 μs (típico)

Desenho dimensional

10 Parâmetros

Largura	80 mm
Altura	86 mm
Profundidade	39 mm
Cor (Alojamento)	preto (RAL 9005)
Material (Recinto)	PBT Zinco de fundição sob pressão
Classificação de inflamabilidade conforme a UL 94	V0
Outras resistências	Resistente a respingos de soldagem
Resistência à vibração de acordo com a EN 60068-2-6/IEC 60068-2-6	Operação: 5 g por direção espacial, 10 Hz ... 150 Hz, amplitude ±0,34 mm
Amortecedor de acordo com a EN 60068-2-27/IEC 60068-2-27	Operação: 30 g, duração de 11 ms, pulso de choque semi-senoidal (semi-senoido), três choques por direção espacial
Choque contínuo de acordo com a EN 60068-2-27/IEC 60068-2-27	Operação: 10 g, duração de 16 ms, pulso de choque semi-senoidal (meio senoido), 1.000 choques por direção espacial

Condições ambientais

Limites do ambiente operacional e de armazenamento

9 Parâmetros

Grau de proteção	IP65 (Declaração do fabricante)
Resistência ao impacto	IK06
Temperatura ambiente (operação)	-20 °C... 55 °C (observe a redução de desclassificação)
Temperatura ambiente (armazenamento/transporte)	-40 °C... 85 °C
Altitude	2000 m
Umidade permitida (operação)	10 % ... 95 %
Umidade permitida (armazenamento/transporte)	10 % ... 95 %
Pressão do ar (operação)	80 kPa... 108 kPa (até 2000 m acima do nível do mar)
Pressão do ar (armazenamento/transporte)	66 kPa... 108 kPa (até 3500 m acima do nível do mar)

Teste (Spray salino)

Condições e resultados do teste

2 Parâmetros

Padrão de teste	IEC 60068-2-11
Duração do teste (Total)	96 h

CE

1 Parâmetros

Certificado

Compatível com a CE

Aprovação sem fio, Europa

1 Parâmetros

Nota	VERMELHO 2014/53/UE

UL, EUA

2 Parâmetros

Identificação	UL 61010 Reconhecido UL 61010-2-201, 2ª Edição UL 61010-1, 3ª Edição
Certificado	E238705

UL, Canadá

2 Parâmetros

Identificação	cUL 61010 Reconhecido CSA C22.2 NO. 61010-2-201:18, 2ª Edição CSA C22.2 NO. 61010-1, 3ª Edição
Certificado	E238705

Aprovação sem fio EUA, FCC

1 Parâmetros

Certificado

YG3PD2AETHR

Aprovação sem fio no Japão, MIC

1 Parâmetros

Identificação

006-001059

Aprovação do KC para a Coreia do Sul

1 Parâmetros

Certificado

R-R-PCK-1234232

CC-Link IE TSN

2 Parâmetros

Identificação	Classe A
Compatibilidade eletromagnética	Conformidade com a Diretiva EMC 2014/30/UE

Descarga eletrostática

1 Parâmetros

Normas/regulamentos

EN 61000-4-2

Descarga eletrostática

3 Parâmetros

Descarga de contato	± 4 kV (Nível de Teste 2)
Descarga no ar	± 8 kV (Nível de Teste 3)
Comentários	Critério B

Campo eletromagnético HF

EMC e dados de imunidade

1 Parâmetros

Normas/regulamentos

EN 61000-4-3

Campo eletromagnético HF

EMC e dados de imunidade

3 Parâmetros

Faixa de frequência	80 MHz ... 1 GHz (Nível de Teste 3)
Intensidade do campo	10 V/m
Comentários	Critério A

Transientes rápidos (rajada)

1 Parâmetros

Normas/regulamentos

EN 61000-4-4

Transientes rápidos (rajada)

4 Parâmetros

Entrada	± 2 kV (Nível de Teste 3 - assimétrico)
Produção	± 2 kV (Nível de Teste 3 - assimétrico)
Sinal	± 2 kV (Nível de Teste 3 - assimétrico)
Comentários	Critério B

Carga de surto de corrente (surto)

1 Parâmetros

Normas/regulamentos

EN 61000-4-5

Carga de surto de corrente (surto)

4 Parâmetros

Entrada	± 0,5 kV (Nível de Teste 1 - simétrico) ± 1 kV (Nível de Teste 2 - assimétrico)
Produção	± 1 kV (Nível de Teste 2 - assimétrico)
Sinal	± 1 kV (Nível de Teste 2 - assimétrico)
Comentários	Critério B

Interferência conduzida

1 Parâmetros

Normas/regulamentos

EN 61000-4-6

Interferência conduzida

3 Parâmetros

Faixa de frequência	0,15 MHz ... 80 MHz (Nível de Teste 3 - assimétrico)
Comentários	Critério A
Tensão	10 V (modulação de amplitude de 80% com 1 kHz)

Interferência emitida

2 Parâmetros

Normas/regulamentos	EN 55016-2-3
Comentários	Classe A, aplicações industriais

Critérios

9 Parâmetros

Critério A	Comportamento operacional normal dentro dos limites especificados.
Critério B	Comprometimento temporário ao comportamento operacional que é corrigido pelo próprio dispositivo.
Livre de substâncias que possam prejudicar a aplicação do revestimento	VDMA 24364:2018-05
Outras resistências	Resistente a respingos de soldagem
Normas/regulamentos	EN 60204-1 (PELV)
Designação padrão	Tensão protetora extra-baixa
Tipo de montagem	Montagem de painéis
Nota da assembleia	Observe a redução de classificação
Posição de montagem	qualquer
