Contato Phoenix · Conexão por parafuso

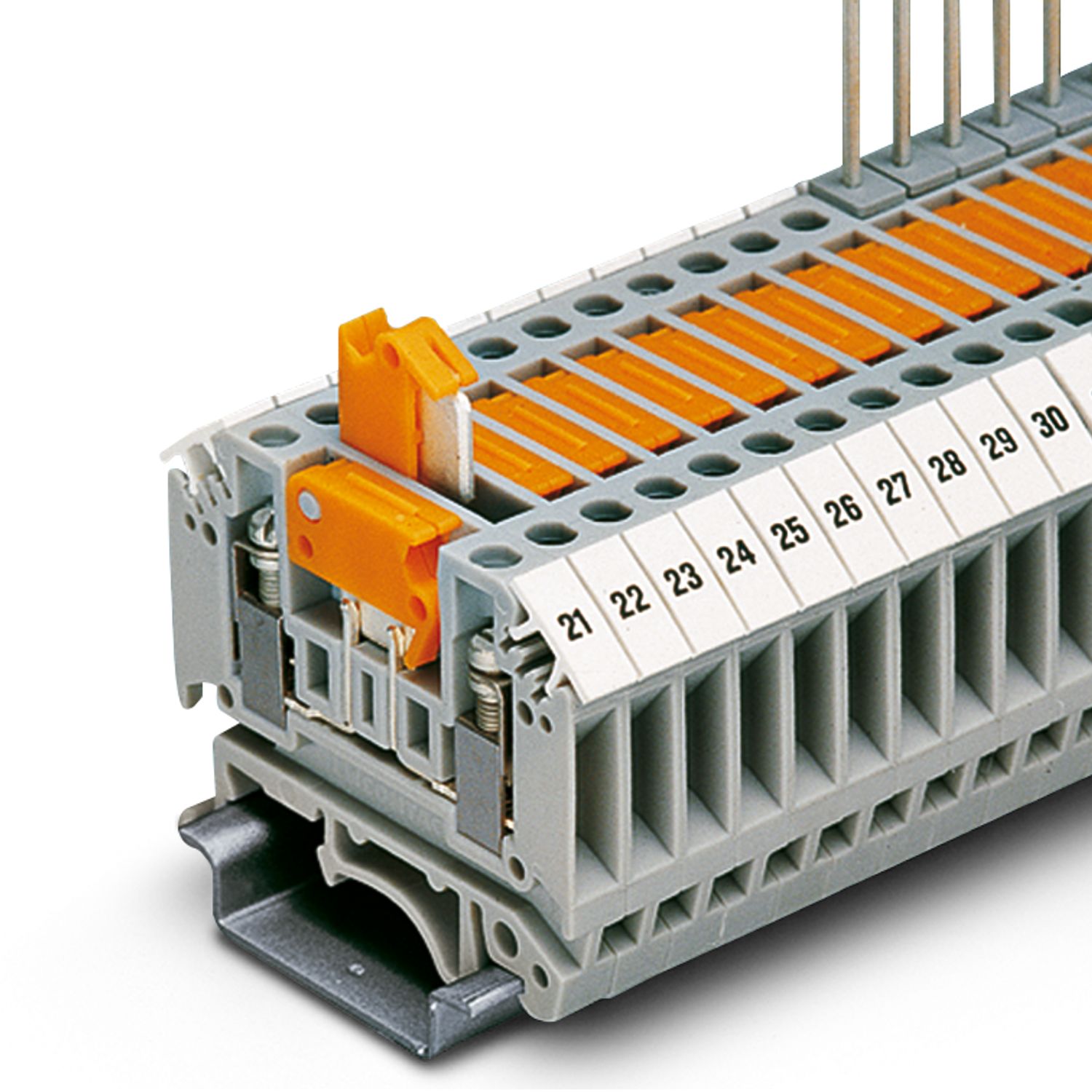

MTK-P/P

Ordem nº: 3104013

Bloco de terminais de desconexão por faca, com parafusos de soquete de teste para inserção de tampões de teste, tensão nominal: 400 V, corrente nominal: 16 A, método de conexão: Conexão por parafuso, seção transversal nominal: 2,5 mm2, seção transversal: 0,2 mm² - 4 mm², montagem: NS 35/7,5, NS 35/15, NS 32, cor: cinza

Tipo de produto Bloco de terminais de desconexão

Método de Conexão Conexão por parafuso

Tensão nominal 400 V (até 690 V para grau de poluição II)

Corrente nominal 16 A (com seção transversal de condutor de 4 mm²)

Montagem / Dimensões 2,5 mm²

Faixa de temperatura -60 °C ... 110 °C (faixa de temperatura operacional incluindo autoaquecimento; para máximos de curto prazo ...

Mesa de Vendas por E-Mail

Valor de Engenharia

Suas Vantagens com a Phoenix Contacte o MTK-P/P

Arquitetura Industrial Padrão de 19 polegadas

✓

Alta capacidade de transporte de corrente de até 16 A

✓

Projeto que economiza espaço

Fichas de Referência de Dados Técnicos

Especificações Técnicas Abrangentes

Gerado a partir do catálogo online oficial para o Número de Pedido de Contato Phoenix3104013.

Dados técnicos

4 Parâmetros

Tipo de produto	Bloco de terminais de desconexão
Número de conexões	2
Número de linhas	1
Potenciais	1

Características de isolamento

Classificações de coordenação de isolamento

47 Parâmetros

Categoria de sobretensão	III
Grau de poluição	3
Tensão nominal de surto	6 kV
Dissipação máxima de potência para condição nominal	0,77 W
Número de conexões por nível	2
Seção transversal nominal	2,5 mm²
Método de conexão	Conexão por parafuso
Rosca	M3
Apertar o torque	0.5 ... 0,6 Nm
Comprimento do desmontamento	7 mm
Calibre cilíndrico interno	A3
Conexão na conta com o padrão	IEC 60947-7-1
Seção transversal do condutor rígida	0,2 mm² ... 4 mm²
AWG de seção transversal	24 ... 12 (convertido conforme o IEC)
Seção transversal do condutor flexível	0,2 mm² ... 2,5 mm²
Seção transversal do condutor, flexível [AWG]	24 ... 14 (convertido conforme o IEC)
Seção transversal do condutor flexível (virula sem manga plástica)	0,25 mm² ... 2,5 mm²
Seção transversal flexível do condutor (ferrule com manga plástica)	0,25 mm² ... 1,5 mm²
Seção transversal com ponte de inserção, rígida	4 mm²
Seção transversal com ponte de inserção, flexível	2,5 mm²
2 condutores com a mesma seção transversal, rígidos	0,2 mm² ... 1,5 mm²
2 condutores com a mesma seção transversal, flexíveis	0,2 mm² ... 1,5 mm²
2 condutores com a mesma seção transversal, flexíveis, com virula sem manga plástica	0,25 mm² ... 1,5 mm²
2 condutores com a mesma seção transversal, flexíveis, com ferrule TWIN com manga plástica	0,5 mm² ... 1,5 mm²
Seção transversal nominal	2,5 mm²
Corrente nominal	16 A (com seção transversal de condutor de 4 mm²)
Corrente máxima de carga	16 A (com seção transversal de condutor de 4 mm²)
Tensão nominal	400 V (até 690 V para grau de poluição II)
Largura	5,2 mm
Largura da tampa das extremidades	1 mm
Altura	46 mm
Profundidade na NS 32	56,5 mm
Profundidade na NS 35/7,5	51,5 mm
Profundidade na NS 35/15	59 mm
Cor	cinza (RAL 7042)
Classificação de inflamabilidade conforme a UL 94	V0
Grupo de material isolante	I
Material isolante	PA
Aplicação de material isolante estático no frio	-60 °C
Índice relativo de temperatura do material isolante (Elec., UL 746 B)	130 °C
Proteção contra incêndio para veículos ferroviários (DIN EN 45545-2) R22	HL 1 - HL 3
Proteção contra incêndio para veículos ferroviários (DIN EN 45545-2) R23	HL 1 - HL 3
Proteção contra incêndio para veículos ferroviários (DIN EN 45545-2) R24	HL 1 - HL 3
Proteção contra incêndio para veículos ferroviários (DIN EN 45545-2) R26	HL 1 - HL 3
Inflamabilidade de superfície NFPA 130 (ASTM E 162)	aprovado
Densidade óptica específica da fumaça NFPA 130 (ASTM E 662)	aprovado
Toxicidade de gás de fumaça NFPA 130 (SMP 800C)	aprovado

Teste de tensão de surto

2 Parâmetros

Ponto de ajuste de tensão de teste	7,3 kV
Resultado	Teste aprovado

Teste de aumento de temperatura

4 Parâmetros

Teste de aumento de temperatura dos requisitos	Aumento da temperatura ≤ 45 K
Resultado	Teste aprovado
Corrente de resistência a curto prazo 1,5 mm²	0,18 kA
Resultado	Teste aprovado

Tensão de resistência a potência-frequência

Orçamento de energia e dissipação

2 Parâmetros

Ponto de ajuste de tensão de teste	1,89 kV
Resultado	Teste aprovado

Dados mecânicos

Dados mecânicos e testes de resistência

1 Parâmetros

Painel lateral aberto

Sim

Resistência mecânica

Dados mecânicos e testes de resistência

1 Parâmetros

Resultado

Teste aprovado

Fixação no suportador

2 Parâmetros

Suporte para trilhos/fixação DIN	NS 32/NS 35
Resultado	Teste aprovado

Teste para danos no condutor e afrouxamento

Condições e resultados do teste

4 Parâmetros

Velocidade de rotação	10 (+/- 2) rpm
Revoluções	135
Seção transversal/peso do condutor	0,2 mm² / 0,2 kg 2,5 mm² / 0,7 kg 4 mm² / 0,9 kg
Resultado	Teste aprovado

Teste de chama agulha

2 Parâmetros

Período de exposição	30 s
Resultado	Teste aprovado

Oscilação/ruído de banda larga

8 Parâmetros

Especificação	DIN EN 50155 (VDE 0115-200):2018-05
Espectro	Teste de longa duração categoria 2, montado em bogies
Frequência	f = 5 Hz a f = 250 Hz 1 2
Nível TEA	6,12 (m/s²)²/Hz
Aceleração	3,12g
Duração do teste por eixo	5 h
Direções de teste	Eixos X-, Y e Z
Resultado	Teste aprovado

Amortecedores

6 Parâmetros

Forma do pulso	Semi-sinusoidais
Aceleração	5g
Duração do choque	30 ms
Número de choques por direção	3
Direções de teste	Eixos X, Y e Z (pos. e negativo)
Resultado	Teste aprovado

Condições ambientais

Limites do ambiente operacional e de armazenamento

8 Parâmetros

Temperatura ambiente (operação)	-60 °C ... 110 °C (Faixa de temperatura operacional incluindo autoaquecimento; para temperatura máxima de curto prazo, veja RTI Elec.)
Temperatura ambiente (armazenamento/transporte)	-25 °C... 60 °C (por um curto período, não ultrapassando 24 h, -60 °C a +70 °C)
Temperatura ambiente (montagem)	-5 °C... 70 °C
Temperatura ambiente (atuação)	-5 °C... 70 °C
Umidade permitida (operação)	20 % ... 90 %
Umidade permitida (armazenamento/transporte)	30 % ... 70 %
Conexão na conta com o padrão	IEC 60947-7-1
Tipo de montagem	NS 35/7,5 NS 35/15 NS 32
