Contato Phoenix · Switches gerenciados

FL SWITCH 2314-2SFP PN

Ordem nº: 1031683

Switch gerenciado série 2000, 14 portas RJ45 10/100/1000 Mbps, 2 portas SFP 100/1000 Mbps, grau de proteção: IP20, temperatura ambiente (operação): -40 °C ... 70 °C, faixa de tensão de alimentação: 12 V DC ... 57 V DC, Profinet Classe B de conformidade, faixa de temperatura estendida, predefinição de modo PROFINET, LEDs de status PROFINET, processo de desenvolvimento certificado de acordo com IEC 62443-4-1, produto certificado conforme IEC 62443-4-2, O produto está sendo preparado para conformidade com a Lei de Resiliência Cibernética (CRA) A figura mostra uma versão do produto

Tipo de produto Troca

Interfaces 2

Posições / Canais 14 (portas RJ45)

Método de Conexão RJ45

Tensão nominal 24 V DC (redundante)

Corrente nominal 325 mA

Mesa de Vendas por E-Mail

Valor de Engenharia

Suas Vantagens com Phoenix Contact FL SWITCH 2314-2SFP PN

Arquitetura Industrial Padrão de 19 polegadas

✓

Temperatura ambiente -40 °C ... 70 °C

✓

MRP (cliente e gerente)

✓

VLANs

✓

Cliente DHCP, servidor DHCP (baseado em pool e em porta), opção DHCP 82

✓

RSTP

✓

Gerenciamento baseado na web, SNMP

✓

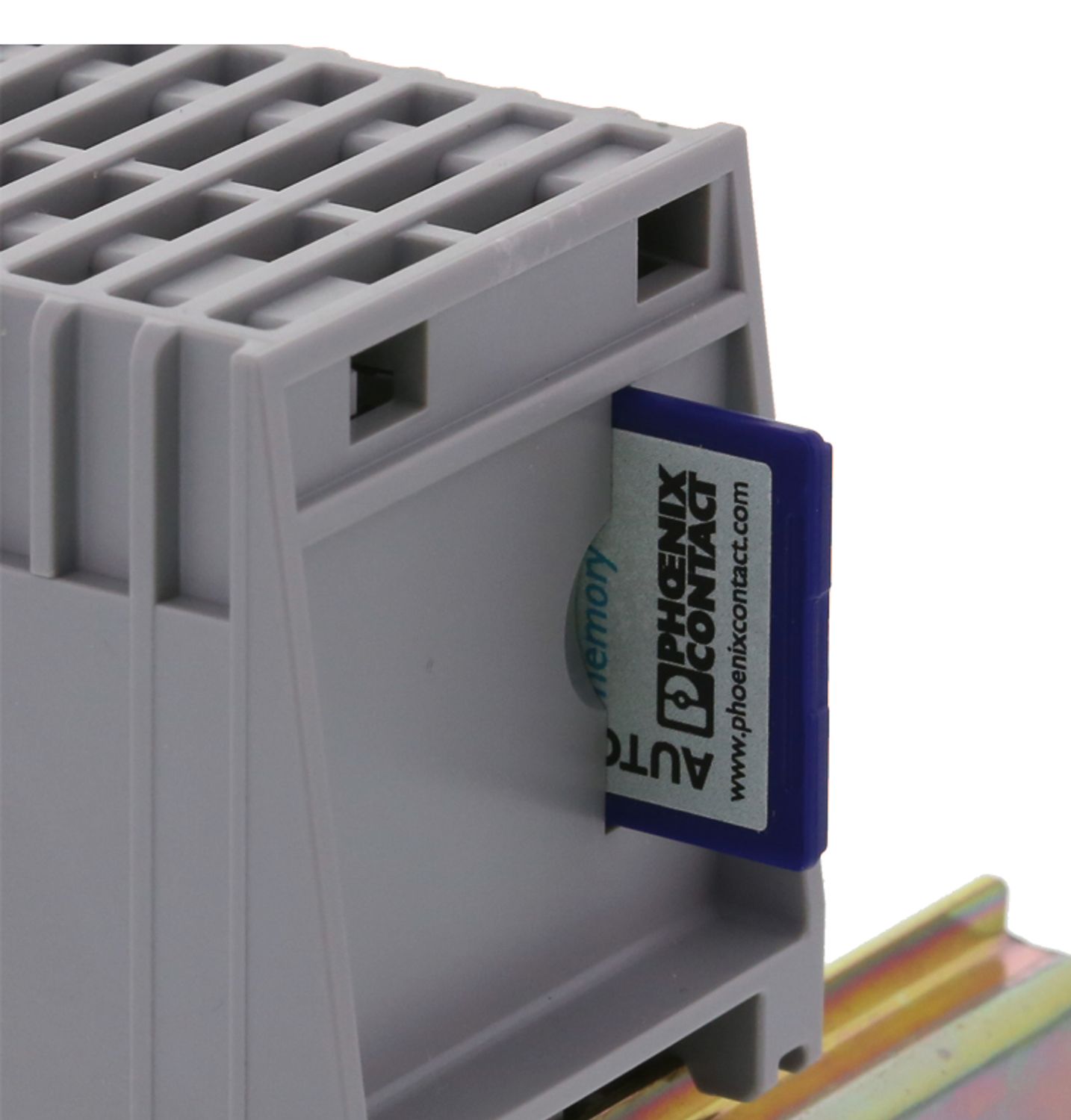

Memória de configuração

✓

Início e comissionamento fáceis e rápidos com o software FL NETWORK MANAGER

✓

Pré-ajuste de modo PROFINET

Fichas de Referência de Dados Técnicos

Especificações Técnicas Abrangentes

Gerado a partir do catálogo online oficial para o Número de Pedido de Contato Phoenix1031683.

Desenho dimensional

6 Parâmetros

Largura	85 mm
Altura	130 mm
Profundidade	119 mm
Nota sobre a aplicação	Suporte por telefone ou presencial (taxa é cobrada)
Nota sobre a aplicação	Somente para uso industrial
Nota sobre a aplicação	Como as coisas estão agora, estamos preparando o produto para que, a partir de 11 de dezembro de 2027, ele cumpra os requisitos da Lei de Resiliência Cibernética da UE (CRA), com base nas informações atualmente disponíveis sobre a CRA.

Restrição de utilização

5 Parâmetros

Nota EMC	EMC: produto classe A, veja a declaração do fabricante na área de download
Cor (Alojamento)	cinza (RAL 7042)
Cor (Capa)	cinza claro (RAL 7035)
Material de carcaça	Reforçado com fibra de policarbonato
Tipo de montagem	Montagem em trilho DIN

Ethernet (RJ45)

7 Parâmetros

Método de conexão	RJ45
Nota sobre o método de conexão	Negociação automática e autotravessia
Velocidade de transmissão	10/100/1000 Mbps
Física de transmissão	Cobre
Comprimento de transmissão	100 m (por segmento)
LEDs de Sinalização	Recebimento de dados, status do link
Não. de canais	14 (portas RJ45)

Ethernet (SFP)

7 Parâmetros

Número de interfaces	2
Método de conexão	SFP
Velocidade de transmissão	100/1000 Mbps (duplex total)
Física de transmissão	Dependendo do módulo SFP
Comprimento de transmissão	até 80 km (dependendo do módulo de fibra/SFP utilizado)
LEDs de Sinalização	Recebimento de dados, status do link
Não. de canais	2 (portas SFP)

Digital:

Especificações de sinais digitais

7 Parâmetros

Nome da saída	Saída do alarme
Tipo de produto	Troca
Família de produtos	Switch Gerenciado 2000
Tipo	Tipo de livro
MTTF	379,84 anos (SN 29500 padrão, temperatura 25°C, ciclo operacional 21%) 199,41 anos (SN 29500 padrão, temperatura 40°C, ciclo operacional 34,25%) 27,52 anos (padrão SN 29500, temperatura 55°C, ciclo operacional 100%)
Propriedades especiais	Faixa de temperatura estendida Predefinição de modo PROFINET, LEDs de status PROFINET Processo de desenvolvimento certificado de acordo com a IEC 62443-4-1 Produto certificado de acordo com a IEC 62443-4-2 O produto está sendo preparado para conformidade com a Lei de Resiliência Cibernética (CRA)
Atraso do sinal	≥ 1,9 μs (modo Store-and-Forward, 10/100/1000 Mbps, dependendo do tamanho do quadro)

Características de isolamento

Classificações de coordenação de isolamento

2 Parâmetros

Classe de proteção	III (VDE 0106)
Grau de poluição	2

Funções de troca

13 Parâmetros

Funções diagnósticas	História da RMON LLDP (Protocolo de Descoberta de Camada de Link) Armadilhas SNMP N:1 - Espelhamento de portas ACD (Detecção de Conflito de Endereço) SysLog CRC-Vigilância
Funções básicas	Switch de armazenamento e encaminhamento, está em conformidade com o IEEE 802.3
Tensão de controle de contato de sinal	Tip. 24 V DC
Classe de conformidade PROFINET	Classe de Conformidade B
Função do dispositivo PROFINET	Dispositivo PROFINET Início Rápido
Funções de filtro	Qualidade do Serviço (8 classes prioritárias) Classe de Serviço DiffServ/DSCP Port-Priorisierung VLAN (até 32 VLANs) IGMP Snooping/Querier (v1/v2) Auto-Query-Port Filtragem Multicast Estendida
Parametrização IP	Cliente DHCP DHCP Opção 82 (Agente de Relé) Servidor DHCP (baseado em pool, baseado em porta) BootP DCP (Protocolo de Descoberta e Configuração)
Tabela de endereços MAC	8k
Gestão	Gerenciamento baseado na web (HTTP/HTTPS) Gerenciamento de usuários baseado em funções (LDAP, RADIUS) SNMPv1/v2/v3 Interface de Linha de Comando (Telnet, SSH)
Redundância	MRP (Protocolo de Redundância de Mídia) RSTP (Protocolo Rápido de Árvore de Expansão) FRD (Detecção Rápida de Anel) Suporte para Grandes Árvores LACP (Protocolo de Controle de Agregação de Enlace) Redundância do sistema PROFINET S2
Status e indicadores diagnósticos	LEDs: US1, US2 (fonte de alimentação), Falha (contato de alarme), 2 LEDs por porta Ethernet (link/atividade e velocidade), LEDs de status PROFINET (BF, SF)
Funções adicionais	Quadros jumbo (máximo 9.600 bytes) Transmissão de MMS e GOOSE (IEC 61850-8-1) Transmissão do Modbus/TCP
Sincronização temporal	SNTP (Protocolo Simples de Tempo de Rede)

Funções de segurança

7 Parâmetros

Segurança portuária	Baseado em MAC, RADIUS (IEEE 802.1X), Bypass de Autenticação MAC
Funções básicas	Switch de armazenamento e encaminhamento, está em conformidade com o IEEE 802.3
Consumo atual	325 mA
Diagnóstico local	US1/2 Tensão de alimentação US1, US2 LED verde LED da Divisão DE CHEGADA vermelho LINK status do link LED verde LED de erros no barramento BF vermelho LED de erro do Grupo SF vermelho
Dissipação máxima de potência para condição nominal	15,6 W (U = Min, T = Max, DO = Max) S amb I
Seção de teste	Alimentação 24 V / aterramento funcional 500 V DC 1 min Interface Ethernet/todos os outros potenciais 2,25 kV DC 1 min
Meio de transmissão	Cobre FO

Suprimentos

Requisitos de fornecimento de energia e consumo

7 Parâmetros

Tensão de alimentação (DC)	24 V DC (redundante)
Faixa de tensão de alimentação	12 V CC ... 57 V CC
Conexão com a fonte de energia	via COMBICON, seção transversal máxima do condutor 1,5 mm²
Ondulação residual	3,6 V (dentro da faixa de tensão permitida) PP
Consumo máximo de corrente	2 A (U = Min, T = Max, DO = Max) S amb I
Consumo típico de corrente	460 mA (em U = 24 V DC e 25 °C de temperatura ambiente) S
Consumo atual	325 mA

Função

Características funcionais

8 Parâmetros

Tensão de controle de contato de sinal	Tip. 24 V DC
Método de conexão	Conexão de mola de empurrar
Nota sobre o método de conexão	Use apenas cabos de cobre que forneçam a faixa de temperatura permitida (-40 °C ... 75 °C)
Pluggável	sim
Seção transversal do condutor, rígida	0,25 mm² ... 1,5 mm²
Seção transversal do condutor, flexível	0,25 mm² ... 1,5 mm²
AWG de seção transversal do condutor	24 ... 16
Comprimento do desmontamento	9 mm

Condições ambientais

Limites do ambiente operacional e de armazenamento

11 Parâmetros

Grau de proteção	IP20
Temperatura ambiente (operação)	-40 °C... 70 °C
Temperatura ambiente (armazenamento/transporte)	-40 °C... 85 °C
Umidade permitida (operação)	10 % ... 95 % (não condensante)
Umidade permitida (armazenamento/transporte)	10 % ... 95 % (não condensante)
Choque (operação)	30g (EN 60068-2-27)
Vibração (operação)	em conformidade com IEC 60068-2-6: 5g, 150 Hz
Pressão do ar (operação)	80 kPa... 110 kPa até 2000 m acima do nível médio do mar (sem desclassificação)
Pressão do ar (armazenamento/transporte)	79 kPa... 108 kPa até 2000 m acima do nível médio do mar (sem desclassificação de desporto)
Livre de substâncias que possam prejudicar a aplicação do revestimento	Sim
Aprovação da construção naval	Testado de acordo com IEC 60945 e IACS E10

ATEX

2 Parâmetros

Identificação	 II 3 G Ex ec IIC T4 Gc
Certificado	DEMKO 16 ATEX 1709X

IECEx

2 Parâmetros

Identificação	Ex ec IIC T4 Gc
Certificado	IECEx ULD 16.0018 X

UL, EUA/Canadá

1 Parâmetros

Identificação

cULus

UL Ex, EUA / Canadá

3 Parâmetros

Identificação	Classe I, Divisão 2, Grupos A, B, C e D, T4 Classe I, Zona 2, AEx ec IIC T4 Ex ec IIC T4 Gc X
Certificado	E366272
Nota	UL 60079-0 Ed. 6 / UL 60079-7 Ed. 5, CSA 22.2 No. 60079-0 Ed. 3 / CSA C22.2 No. 60079-7 Ed. 2

EAC Ex

2 Parâmetros

Identificação	2Ex e IIC T4 Gc X
Certificado	RU C-DE. HB49. B.00118/21

Os seguintes continuam se candidatando ao EAC Ex:

1 Parâmetros

Identificação

Instale o dispositivo em uma carcaça adequada, aprovada, com pelo menos proteção IP66.
A carcaça/gabinete de controle deve estar equipada com um aviso proibindo a abertura na área potencialmente explosiva.
O funcionamento dos dispositivos é permitido se todas as portas ópticas estiverem conectadas ou seladas com os plugs de enchimento fornecidos.

CCC / China-Ex

2 Parâmetros

Identificação	Ex ec IIC T4 Gc
Certificado	2022122310115629

Teste de gases corrosivos

1 Parâmetros

Identificação

ISA S71.04.2013 G3 Grupo A Severo

UKCA Ex (UKEX)

2 Parâmetros

Identificação	 II 3 G Ex ec IIC T4 Gc
Certificado	PxCIMA22UKEX2702910X

Dados de construção naval

8 Parâmetros

Temperatura	B
Umidade	B
Vibração	A
EMC	B
Recinto	A proteção exigida conforme as Regras será fornecida Na instalação a bordo
Compatibilidade eletromagnética	Conformidade com a Diretiva EMC 2014/30/UE
Conformidade com as diretrizes EMC	EN 61000-6-2 EN 61000-4-2 (ESD) Critério B EN 61000-6-2 EN 61000-4-3 (campos eletromagnéticos) Critério A EN 61000-6-2 EN 61000-4-4 (rajada EFT) Critério A EN 61000-6-2 EN 61000-4-5 (surge) Critério A EN 61000-6-2 EN 61000-4-6 (imunidade ao ruído de linha) Critério A EN 61000-6-2 EN 61000-6-3 (emissão de ruído) Classe B EN 61000-6-2 EN 61000-6-3 (emissões conduzidas) Classe B
Imunidade ao ruído	EN 61000-6-2

Emissão de ruído

1 Parâmetros

Normas/regulamentos

EN 61000-6-4

Funcionalidade

Características funcionais

2 Parâmetros

Funções básicas	Switch de armazenamento e encaminhamento, está em conformidade com o IEEE 802.3
Exibição de status	LEDs: US1, US2 (fonte de alimentação), Falha (contato de alarme), 2 LEDs por porta Ethernet (link/atividade e velocidade), LEDs de status PROFINET (BF, SF)

Perguntas Frequentes

Perguntas Frequentes (FAQ)

Dúvidas técnicas comuns, de compras e logísticas relacionadasFL SWITCH 2314-2SFP PNe LinQ como serviços industriais.

1. O FL SWITCH 2314-2SFP PN (Pedido nº 1031683) é fornecido pela LinQ Como uma peça original do Phoenix Contact?

2. Qual é a quantidade mínima de pedido para o FL SWITCH 2314-2SFP PN, e posso pedir um orçamento primeiro?

3. Você pode apoiar a seleção técnica e a configuração do NP DO FL SWITCH 2314-2SFP?

4. Quão rápido o LinQ pode enviar o FL SWITCH 2314-2SFP PN, e quanto ao suporte pós-venda?
